一、組裝前核心準備工作
1、技術消化階段
1.1、深度解讀機械圖紙(3D模型+2D工程圖)
1.2、核對BOM清單，標記關鍵件(如精密導軌、伺服電機)
1.3、分析氣路/電路拓?fù)鋱D，預判布線難點
1.4、召開跨部門評審會(機械/電氣/軟件工程師協同)

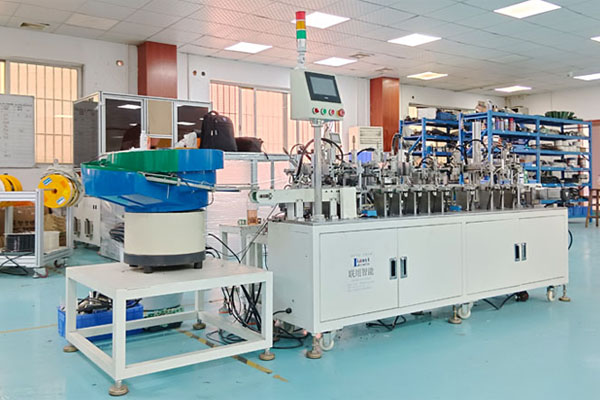

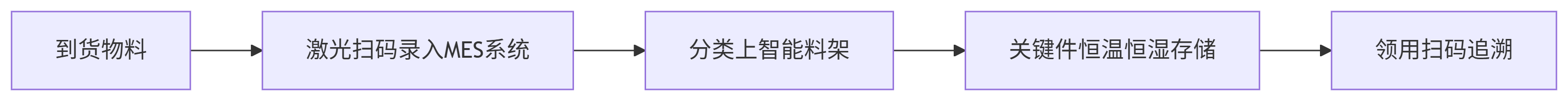

2、物料精益管理
3、定制化工裝準備
3.1、模塊化組裝平臺(帶T型槽+標尺基準面)
3.2、專用吊具(針對大型焊接機架)
3.3、防靜電工作站(精密電子裝配區)
3.4、氣動壓裝工具(過盈配合專用)
二、機械總裝六步法
2.1、階段1：基礎機架精準定位
2.1.1、使用激光跟蹤儀校準安裝平面度(≤0.05mm/m)
2.1.2、地腳螺栓預緊力控制(扭矩扳手設定值±5%)
2.2、階段2：運動模組集成
焊接框架應力消除(振動時效處理)
2.3、動力系統對接
2.3.1、伺服電機與減速機對中(千分表徑向跳≤0.02mm)
2.3.2、同步帶張緊力檢測(頻率分析儀測固有頻率)
2.3.3、熱裝工藝應用(軸承加熱至80℃壓裝)
三、電氣布線工藝規范
| 工序 | 標準要求 | 檢測工具 |
| 線纜切割 | 長度余量≥150mm | 激光測距儀 |
| 端子壓接 | 拉力值≥50N | 數顯拉力計 |
| 線號標識 | 熱轉印套管+雙層防護 | 條碼掃描槍 |
| 槽內布線 | 填充率≤60% | 工業內窺鏡 |
| 接地系統 | 阻抗≤0.1Ω | 毫歐計 |
3.1.1、強弱電分槽布線(間距≥50mm)
3.1.2、通訊線雙絞節距控制(如CAN總線30±2絞/米)
3.1.3、柔性電纜最小彎曲半徑(8倍線徑)
四、氣動與真空系統
4.1、管路預處理
4.1.1超聲波清洗內壁(去除切削油殘留)
4.1.2氮?dú)獯祾?露點≤-40℃)
4.2、密封測試流程
4.3、真空發生器選型驗證(抽速曲線匹配負載)
五、整機聯調黃金法則
5.1安全防護優先
5.1.1急停回路雙通道認證(EN ISO 13849 PLd)
5.1.2光幕安全距離計算：S=(K×T)+C
(響應時間T需實測)
5.2分模塊調試策略
5.2.1單軸運動優化
A、PID參數整定(慣量辨識→剛性表選擇)
B、抑振算法激活(FFT分析共振點)
5.2.2視覺系統標定
A、9點棋盤格相機畸變校正
B、手眼矩陣求解(AX=XB模型)
5.2.3、PLC邏輯驗證
5.4、全流程測試
A、空跑測試：連續8小時MTBF監測
B、帶載測試：極限工況(120%設計負荷)
C、EMC測試：輻射發射≤30dBμV/m(30MHz)
六、交付文檔包（Checklist）
6.1、機械精度檢測報告(激光干涉儀數據)
6.2、電氣安全認證(接地連續性/耐壓測試)
6.3、FAT(工廠驗收)視頻記錄
6.4、預防性維護清單(關鍵件更換周期)
6.5、故障樹分析(FTA)圖譜
七、進階優化方向
7.1、數字孿生應用：在虛擬環境中預演裝配干涉
7.2、模塊化快換設計：采用EHB接口(電-液-氣集成接頭)
7.3、預測性維護：振動傳感器+邊緣計算劣化分析
A、關鍵警示：非標設備80%的故障源于裝配環節!務必執行
B、三次確認原則：圖紙→工藝卡→實物 循環驗證

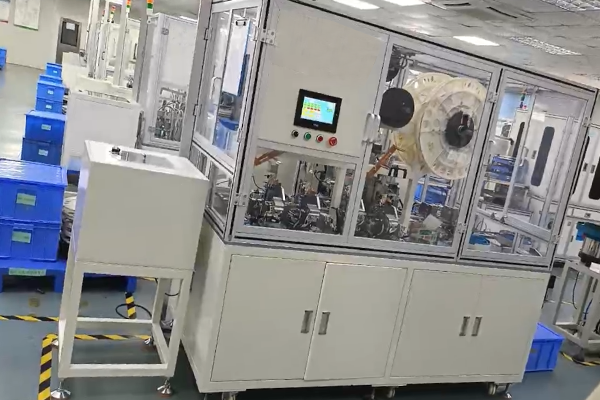

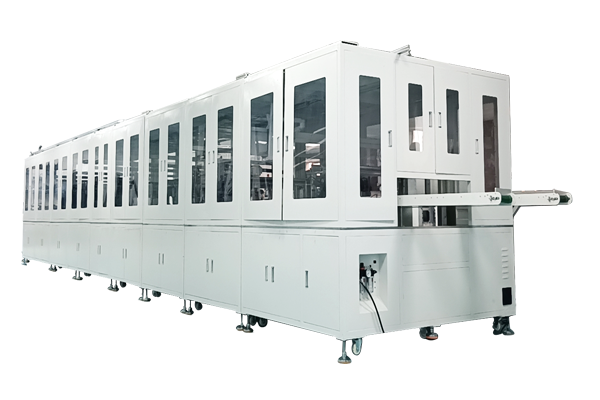

八、通過這套標準化流程，某新能源電池裝配線項目實現：
A、組裝周期縮短35%
B、一次驗收合格率達98.7%
C、設備OEE提升至89%
掌握系統化裝配思維，讓非標設備從“能用”到“卓越”!
