大O形圈自動裝配機，是一種解決人工裝配大型O形圈(直徑>100mm)的痛點，實現高效自動化生產的全自動化裝配機械設備。
一、設計目的
1、效率提升：自動化裝配速度達人工的5-10倍，單件裝配時間縮短至秒級。
2、質量保障：避免人工操作導致的拉伸不均、扭曲、刮傷，泄漏不良率降至0.1%以下。
3、降低人力成本：單臺設備可替代3-5名熟練工人，減少重復體力勞動。
4、高一致性：重復定位精度±0.05mm，確保百萬次裝配一致性。
5、安全性強化：隔離人工與高風險操作(如強力拉伸)，消除工傷風險。

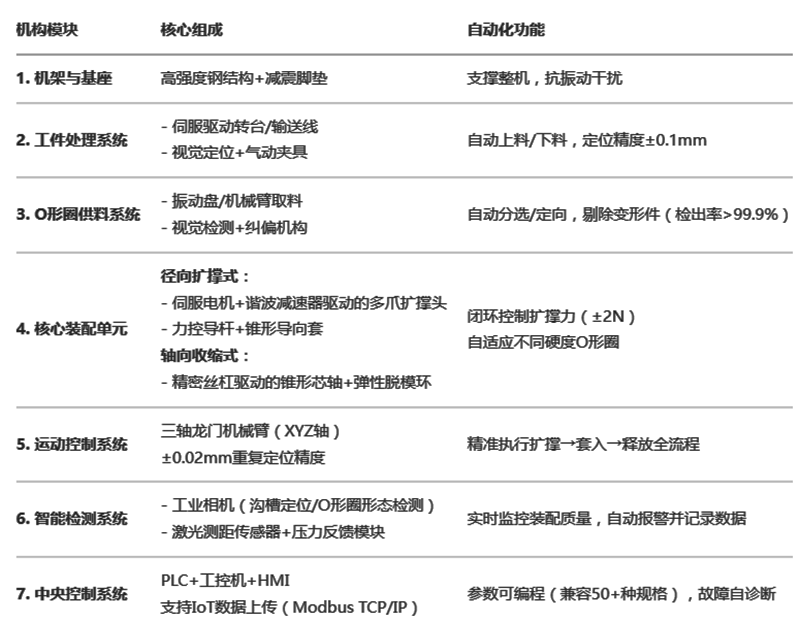

二、主要機構

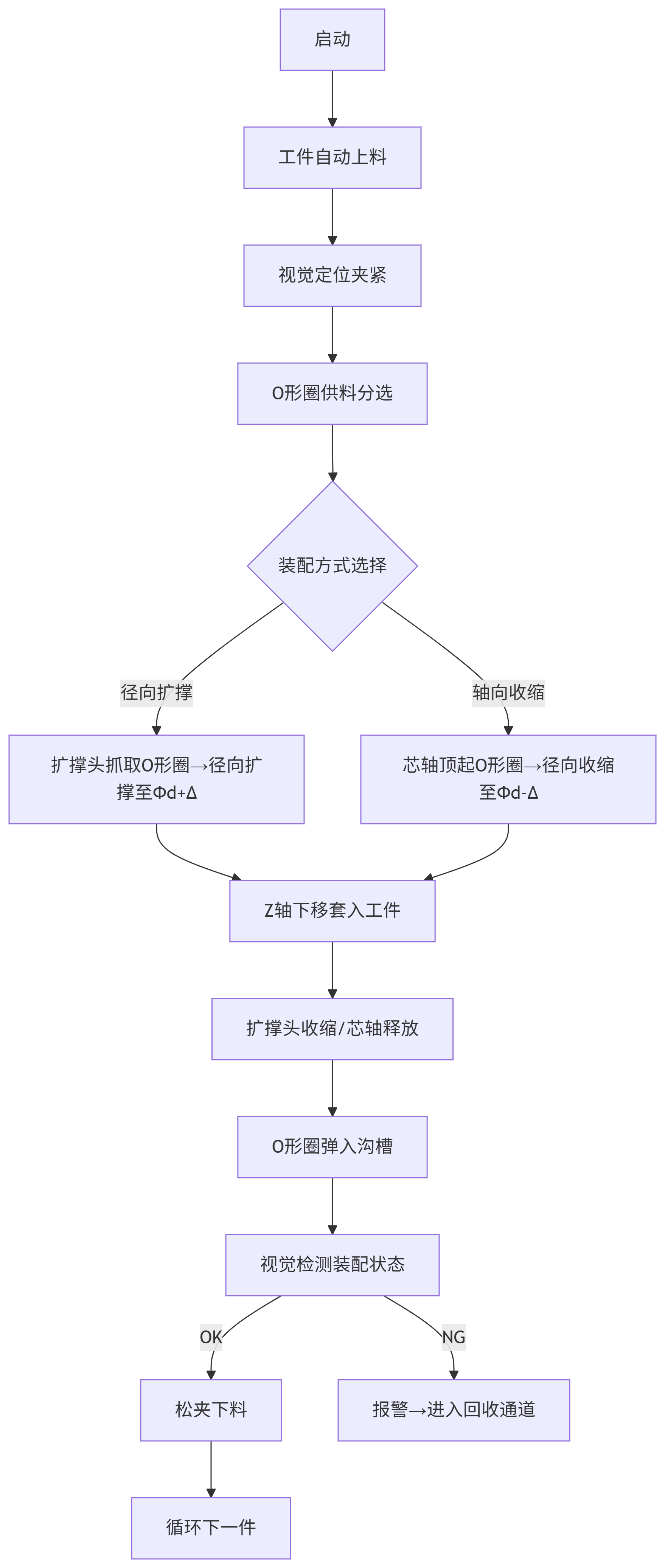

三、全自動裝配流程
四、使用注意事項
1、安全規范
A、必須安裝光柵(響應時間≤14ms)和安全門鎖，急停按鈕覆蓋所有工位。
B、操作員禁止佩戴手套靠近運動部件(防機械卷入)。

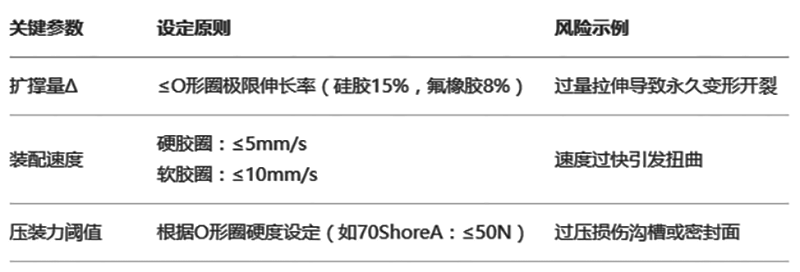

2、參數配置
3、維護要求
A、每日：清潔導向機構殘留硅油/碎屑，檢查氣源壓力(≥0.6MPa)。
B、每月：校準視覺系統，潤滑線性導軌(ISO VG32潤滑油)。
C、每季度：更換擴撐頭耐磨襯套(累計50萬次循環后強制更換)。
4、異常處理
A、O形圈卡滯：立即觸發力控停機→反向釋放機構復位。
B、視覺定位失效：清潔鏡頭+重新標定基準坐標系。
C、連續3件NG：設備自動鎖停，需工程師排查工藝參數。
五、增效設計亮點
A、數字孿生系統：通過HMI模擬裝配過程，提前規避干涉風險。
B、快換工裝：兼容不同規格工件的夾具/擴撐頭更換時間≤5min。
C、能耗優化：待機功耗≤1.5kW，比傳統液壓方案節能60%。
提示：建議配合O形圈預處理設備(如冷凍收縮柜)使用，可進一步降低裝配力30%。設備需在溫度23±2℃、濕度40-60%RH的潔凈車間運行，避免橡膠件老化。此設計適用于汽車油封、風電法蘭、航天密封環等大型O形圈裝配場景，投資回報周期通常≤18個月。
